Tests d'injection primaires ou secondaires : lequel votre projet nécessite-t-il réellement ? (Guide 2026)

Les deux tests sont cités comme s’il s’agissait de packages alternatifs : choisissez le moins cher et passez à autre chose. Ce ne sont pas des alternatives. L’un vérifie un appareil sur un banc, l’autre vérifie une chaîne à l’intérieur d’une salle de commande. Lorsqu'une équipe de projet pose des questions sur les tests d'injection primaire et secondaire pour l'acceptation d'un disjoncteur, le facteur décisif est ce que la spécification vous demande de prouver, et non quel ensemble de test est le plus léger pour monter une cage d'escalier.

1. Que prouve réellement chaque méthode ?

L'injection secondaire envoie un signal contrôlé de bas niveau aux bornes secondaires du relais ou du déclencheur. Il confirme le démarrage au réglage programmé, la synchronisation sur la courbe temps-courant à 1,5–2× et 4–6×, le comportement du contact de sortie, la logique de blocage et, sur les déclencheurs électroniques, les fonctions LSIG. Les limites de champ typiques sont de ±3 à 5 % lors du démarrage et de ±5 % ou ±50 ms lors du timing. Il est rapide, portable et n’alimente jamais le circuit primaire.

La limitation est structurelle et non liée à la qualité de l’équipement. Un test d'injection secondaire ne teste pas le rapport et la polarité du TC, ne peut pas voir le câblage entre le TC et les bornes d'entrée du relais et n'exerce pas les contacts du disjoncteur, la bobine de déclenchement ou l'interruption de l'arc. Tout ce qui se trouve en amont du point d’injection se situe par définition hors de portée du test. C'est pourquoi une polarité de TC inversée – qui inverse le courant de fonctionnement différentiel et peut faire fonctionner un schéma différentiel de transformateur en charge – réussit tous les tests secondaires que vous pouvez exécuter.

Relisez les lignes CT. C’est là que surviennent la plupart des échecs de mise en service, et ce sont les lignes que l’injection secondaire ne peut pas combler. Un testeur de relais fiable est l'instrument idéal pour la colonne de gauche et aucun système de protection n'est mis en service sans un tel instrument : il ne peut tout simplement pas être le seul instrument sur site. C'est pourquoi toute la question des tests d'injection primaire et secondaire pour l'acceptation des disjoncteurs repose sur les rangées de TC plutôt que sur la précision des relais.

Si votre périmètre inclut le côté secondaire, l’instrument compte autant que la méthode. Les éléments différentiels, de distance et directionnels nécessitent des sorties de tension et de courant triphasées avec un angle de phase réglable ; une unité monophasée ne peut pas produire les relations de phase attendues par ces algorithmes. C'est la différence pratique entre un testeur de relais de haute qualité d'aidi et un boîtier de surintensité de base.

✅ Conclusion : l'injection secondaire valide le décideur ; L’injection primaire valide tout ce que le décideur écoute. L'acceptation a besoin des deux, dans cet ordre.

2. Quand le projet doit-il spécifier l’injection primaire ?

Quant à savoir quand l’injection primaire est requise par les normes NETA ATS, la réponse est plus ferme que ce à quoi s’attendent la plupart des équipes de projet. La section relative aux disjoncteurs de puissance basse tension (7.6.1.2 dans les éditions récentes) exige que le démarrage et le retard de longue durée, le démarrage et le retard de courte durée, le démarrage et le retard de défaut à la terre et le démarrage instantané soient déterminés par injection de courant primaire. L'injection secondaire apparaît dans la même section dans un seul but : vérifier le fonctionnement du déclencheur. La norme ne présente pas les deux comme options. Il attribue à chacun un travail. La section sur les transformateurs de courant, 7.10.1, nécessite séparément une vérification de la polarité et du rapport, que seul le courant primaire peut produire.

Deux autres documents règlent généralement le débat avant la norme. NEC 230.95(C) exige que la protection contre les défauts à la terre sur les équipements de service soit testée en performance avec une injection de courant primaire lors de l'installation, avec un enregistrement écrit à la disposition de l'autorité compétente. Les spécifications du propriétaire étendent régulièrement la même exigence à chaque disjoncteur principal et d'alimentation d'une gamme.

Pour la version pratique des tests d'injection primaire et secondaire pour l'acceptation des disjoncteurs, la ligne se situe ici :

• Nouvelle installation ou acceptation — injection primaire requise, avec injection secondaire en premier comme contrôle préalable

• Après le remplacement du TC, un changement de rapport ou un recâblage secondaire : injection primaire requise, aucun substitut n'existe

• Après le remplacement du déclencheur ou la modification du réglage : injection secondaire acceptable, injection primaire préférée

• Maintenance de routine sur un équipement inchangé — l'injection secondaire est le choix standard ; NETA MTS traite le primaire comme recommandé plutôt que comme obligatoire

• MCCB thermomagnétique — injection primaire uniquement, car il n'y a pas de déclencheur dans lequel injecter

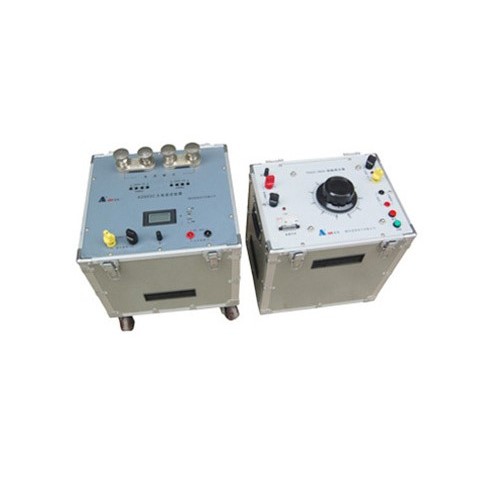

Le coût est réel et mérite d’être clairement indiqué. Un ensemble de 50 kA dimensionné pour un disjoncteur principal de 4 000 A peut comprendre deux unités totalisant environ 800 lb, nécessite un alignement hors tension et une alimentation de 240 V ou 480 V à portée de câble, et un test primaire complet sur un disjoncteur prend des heures plutôt que des minutes. L'injection secondaire nécessite un technicien et un ensemble compact. Cette asymétrie est exactement la raison pour laquelle l’acceptation et la maintenance sont budgétisées comme des postes distincts – et pourquoi citer l’injection primaire pour chaque visite annuelle est aussi erroné que citer l’injection secondaire pour la mise en service.

Pour les projets qui exécutent les deux, l'achat des deux moitiés auprès d'une seule source supprime l'argument d'interface qui apparaît lorsqu'un test de déclenchement échoue et personne ne peut dire quel instrument est en faute. C'est l'agencement qu'aidi fournit déjà : l'unité triphasée à courant élevé AD904D pour le travail primaire, le jeu secondaire AD301B2 pour les éléments de relais. Les équipes qui préfèrent un seul oscilloscope emballé empruntent la voie de la protection de relais abordable et spécifient le générateur et le testeur de relais comme un seul système, avec un testeur de relais de haute qualité appliquant la même discipline d'étalonnage dans les contrôles secondaires.

✅ Conclusion : les tests d'acceptation et de post-modification nécessitent une injection primaire selon la norme ; l’entretien de routine ne le fait pas. Budgétisez les deux comme des éléments de campagne distincts et arrêtez de les traiter comme interchangeables.

FAQ

Q : L’injection secondaire peut-elle remplacer l’injection primaire lors de l’acceptation ? R : Non. Cela prouve l’appareil, pas l’installation. La question de savoir quand l'injection primaire est requise par les normes NETA ATS trouve une réponse au niveau de la section : la section disjoncteur impose le courant primaire pour chaque caractéristique de déclenchement et réserve l'injection secondaire pour les contrôles du fonctionnement du déclencheur. Une gamme acceptée uniquement sur la base des résultats secondaires ne laisse aucune trace du rapport du TC, de la polarité ou de l'intégrité du circuit de déclenchement.

Q : Pourquoi un MCCB thermomagnétique ne peut-il pas être injecté secondairement ? R : Parce qu’il n’y a rien dans quoi injecter. Un disjoncteur magnéto-thermique se déclenche sur un élément bimétallique chauffé par le courant de charge et sur un induit magnétique entraîné par un courant de défaut – il n'y a pas de déclencheur électronique avec bornes de test. La seule façon de vérifier son comportement instantané et à long terme est de pousser le courant réel à travers le chemin principal. C'est la même raison pour laquelle un test d'injection secondaire ne teste pas le rapport TC et la polarité sur aucun type de disjoncteur : le point de test se trouve en aval de tout ce qui peut mal tourner.

Q : Combien de temps dure un test d'injection primaire par disjoncteur ? R : Prévoyez deux à quatre heures pour un gros disjoncteur BT, couvrant la configuration, la connexion et le refroidissement entre les points, puis ajoutez un temps de commutation pour la panne. Le chiffre s'améliore avec la préparation : des courants de test pré-calculés pour chaque réglage, des câbles correctement dimensionnés et un ensemble dont la valeur nominale continue couvre le point de longue durée sans pause du cycle de service. Un testeur de relais fiable sur le même travail supprime la deuxième mobilisation, car les contrôles de relais et les contrôles primaires partagent généralement une fenêtre de panne.

Obtenez la portée du test juste avant que la panne ne soit réservée

Envoyez-nous votre calendrier de disjoncteurs, vos ratios CT et la norme d'acceptation citée par votre projet. Nous vous indiquerons quels disjoncteurs nécessitent une injection primaire, qui peuvent être couverts par des tests secondaires, ainsi que le courant nominal requis par chaque travail – aucun devis n'est joint.

Huzhou Aidi Electric Co., Ltd. fabrique des instruments de test de systèmes électriques depuis 1998, fournissant des projets State Grid dans le cadre d'une gestion de la qualité certifiée ISO 9001 : 2015. L'usine construit les deux côtés de la chaîne de test de protection, prend en charge les travaux OEM et ODM pour les marques ayant besoin de leur propre boîtier, panneau et étiquetage, et gère des plages de sortie personnalisées de 200 A à 15 000 A en tant que production directe en usine pour des volumes de gros. Demandez un devis la même semaine couvrant un seul instrument ou le package complet de protection de relais abordable .
